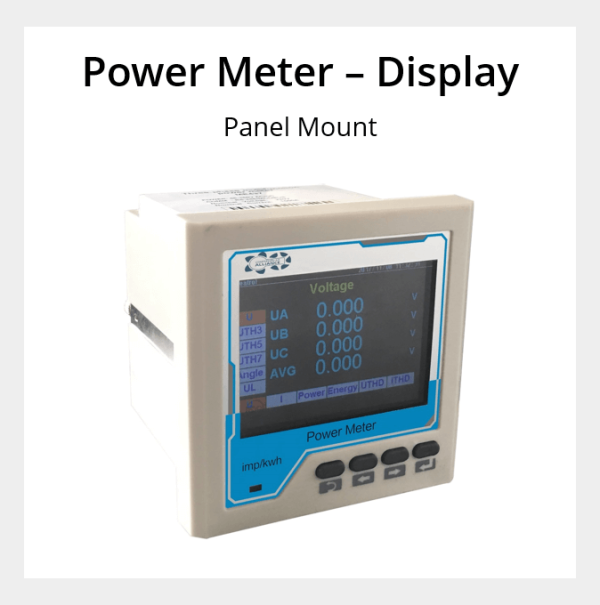

Bu tek veya üç fazlı, panel montajlı güç ölçer, ölçümlerin panele erişim sağlanmadan okunması gereken ana veya alt dağıtım panolarına montaj için idealdir.
Tip
3 fazlı çok işlevli güç ölçer
Montaj
Panel montajı
Ölçülen Voltaj ve Frekans
100V ila 500V, 50/60Hz
Çıkış
Modbus RS485
Ölçümler
Voltaj, amper, frekans, kilowatt, kilowatt saat, güç faktörü, gerçek güç, reaktif güç, görünür güç ve harmonikler
Doğruluk
±%2
Ekran
3.5 inç TFT ekran
Rogowski Bobin Seçenekleri
3 adet rogowski bobini ile birlikte gelir
Seçenekler: 500 amper, 1.000 amper veya 3.000 amper
Güç Gereksinimi
85 ila 265 V AC/DC, 3.5W
Uygulama
Üretim ve endüstriyel kullanım
Geçici veya kalıcı kurulum
Ana besleme ve bireysel ekipman veya alt yüklerin alt ölçümü
Bu tek veya üç fazlı, panel montajlı güç ölçer, ölçümlerin panele erişim sağlanmadan okunması gereken ana veya alt dağıtım panolarına montaj için idealdir. Modbus RTU çıkışı, verilere uzaktan kolay erişim sağlamak için veri toplama sisteminize bağlanabilir.
Güç tüketimini izlemek, basınçlı hava sisteminizin çalıştırma maliyeti ve enerji kullanımını net bir şekilde gösterir. Bu güç ölçer, Voltaj, Amper, Frekans, Kilowatt, Güç faktörü, Gerçek Güç, Reaktif Güç, Görünür Güç, Kilowatt saat ve harmonikleri ölçer. Ana besleme üzerine kurulabilir veya bireysel ekipman ya da alt yüklerin alt ölçümü için kullanılabilir.
Panel montajlı bir güç ölçer kurulumu zor değildir, ancak yeterli niteliklere ve deneyime sahip teknisyenler tarafından yapılmalıdır. Güç ölçerlerin ağınıza bağlanması için biraz MODBUS iletişim bilgisi gereklidir.
Ünite, 3 rogowski bobini akım dönüştürücü ile birlikte gelir. Rogowski bobinleri, geleneksel bir akım kelepçesinin yerleştirilmesinin zor olduğu durumlar için mükemmel bir çözümdür. Bobin, dış manyetik alanların etkisine karşı korunmuştur ve yüksek güç yük analizi için uygundur. Kalıcı kurulumlar için kablo bağları ile sabitlenebilir.
Uygun Kullanım Alanları
- 3 fazlı veya tek fazlı ölçümler
- Kalıcı kurulumlar
- Panel montajı
Panel Montajlı Güç Ölçer Ana Özellikleri
- Ekranlı çok işlevli ölçer
- Aynı ölçer ile tek veya üç fazlı güç ölçümü
- Panel montajı
- Modbus/RTU çıkışı
- Kolay kurulum için rogowski bobini akım dönüştürücüler
- Ölçülen değerler: Voltaj, Amper, Frekans, Kilowatt, Güç faktörü, Gerçek Güç, Reaktif Güç, Görünür Güç, Kilowatt saat ve Harmonikler
- 3 rogowski bobini akım derecelendirme seçenekleri
- Ana besleme üzerine kurulabilir
- Bireysel ekipman veya alt yüklerin alt ölçümü için kullanılabilir
- 12 ay garanti
Panel Montajlı Güç Ölçer Seçenekleri
- Rogowski Bobini akım derecelendirmesi – 500 amper, 1.000 amper veya 3.000 amper
Diğer Rogowski Bobin boyutları için bizimle iletişime geçin.
Garanti
12 ay garanti
Diğer Bilgiler
Parça Numaraları: POM300100, POM300200, POM300300
| Ağırlık | N/A |
|---|---|
| Boyutlar | N/A |
Özellikler
Genel
Tip |
Güç analizi, enerji ölçümü ve tarife ölçümü için uygun çok işlevli güç ölçer |
Montaj |
Panel montajı |
Kutup Tanımı |
|
Display |
3.5 inç TFT ekran |
Doğruluk |
±2%
Not: Sensörün doğruluğu, kurulum yeri ve saha koşullarından etkilenebilir. |
Ölçülen Voltaj ve Frekans |
|
Örnekleme Hızı |
Saniyede 8.000 örnek |
Harmonik |
Maksimum 52. derece |
Çıkışlar
Çıkış |
Dijital: RS485 Modbus / RTU |
Çıkış Sinyalleri |
|
Girişler
Giriş Tipi |
|
Birincil Akım Aralığı |
0.1A ila 9999A arasında ayarlanabilir |
Ölçüm Giriş Aralığı |
1/2 ^25mV ila 333mV |
İzin Verilen Aşırı Yük |
600mV, 10 saniye/saat |
Güç Kaynağı
Güç Kaynağı |
|
Elektrik Bağlantısı |
Terminal şeridi |
Diğer Bilgiler
Alarm |
|
Boyutlar |
|
Ortam Sıcaklık Aralığı |
|
IP Derecesi |
IP20 |
Kurulum Tipi |
Kalıcı kurulum veya Geçici kurulum |
Garanti Süresi |
12 ay |
