Çiğ Noktası Sensörü – Q Serisi

Mevcut en gelişmiş kuvars teknolojisine sahip çiğ noktası sensörü. Yeni geliştirilmiş nem hassas malzemeler, ultra düşük nem koşullarında üstün sinyal hassasiyeti sağlayarak -110°C (-166°F) kadar düşük basınç çiğ noktalarını uzun süre boyunca kararlı bir şekilde ölçer.

Yenilikçi sıcaklık telafi algoritması ve çok noktalı sıcaklık telafi kalibrasyonu, sensörün sıcaklık kaymasını büyük ölçüde iyileştirir ve geniş bir sıcaklık aralığında yüksek hassasiyetli ölçümler sağlar. Hassas sensör tasarımı, kontaminasyon ve yaşlanmayı telafi ederek uzun vadeli, güvenilir ve yüksek doğrulukta ölçümler sunar.

Sensör, entegre ekranlı veya ekransız olarak sunulmaktadır. Ekran seçeneği, bir alarm rölesi içerir ve çiğ noktası ayarlarını (gaz türü, ölçüm birimleri, modbus ve 4-20mA ayarları vb.) ayarlamanıza olanak tanır.

Uygun Olduğu Alanlar

• 4 Mpa (600psi) kadar basınçlı hava ve gaz sistemleri
• -70ºC (-94°F) veya daha düşük sıcaklıklarda çalışan Kurutucu kurutucular
• Aşırı kuru çiğ noktaları
• Hiçbir kontaminasyon içermeyen çok saf gazlar (yağ, partiküller, su buharı)
• Çiğ noktası aralığı: -110°C ila +0°C (-166°F ila +32°F)

Çiğ Noktası Sensörünün Temel Özellikleri

• Son nesil gelişmiş kuvars teknolojisi ile aşırı kuru çiğ noktası koşulları için uygundur
• Çiğ Noktası Ölçüm Aralığı: -110°C ila +0°C (-166°F ila +32°F)
• Doğruluk: ±3°C
• Hızlı yanıt süresi
• Güçlü kontaminasyon direnci
• Modbus ve 4-20mA çıkışları
• Ölçümler:
  • Basınç Çiğ Noktası (PDP)
  • Gaz sıcaklığı
  • Bağıl nem
  • Basınç (isteğe bağlı)
• İsteğe bağlı entegre ekran ve alarm rölesi

Önemli

• Bu sensör, soğutucu kurutucular için önerilmemektedir.
• Bu sensör, -20°C (-4°F) üzerindeki çiğ noktaları için önerilmemektedir.
• Sensörün doğru okuması için minimum > 1L/dak akış hızı gereklidir.
• Sensör, kurutucudan sonra dik pozisyonda kurulmalıdır.
• Yanlış kablolama veya kurulum, sensöre zarar verebilir ve garantiyi geçersiz kılabilir. Sensörün nasıl kurulacağı veya kablolanacağı konusunda emin değilseniz, lütfen bizimle iletişime geçin. Kullanıcı Kılavuzu’nda tam kurulum ve kablolama talimatları mevcuttur.

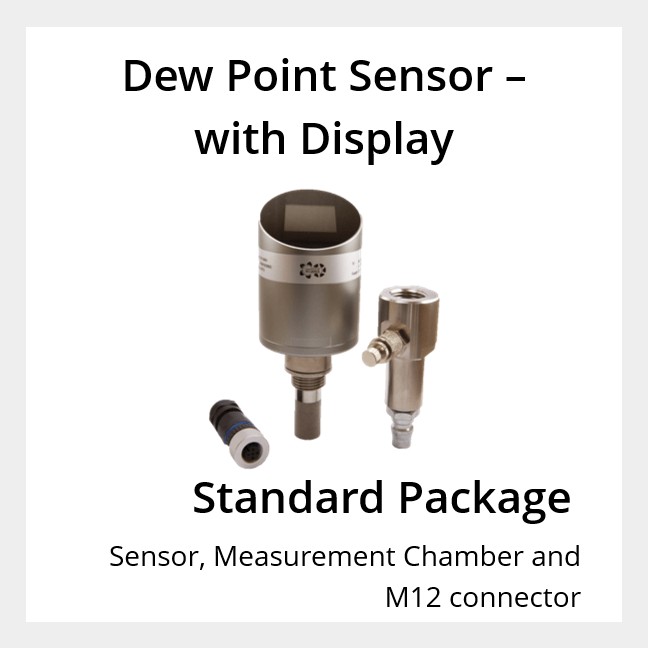

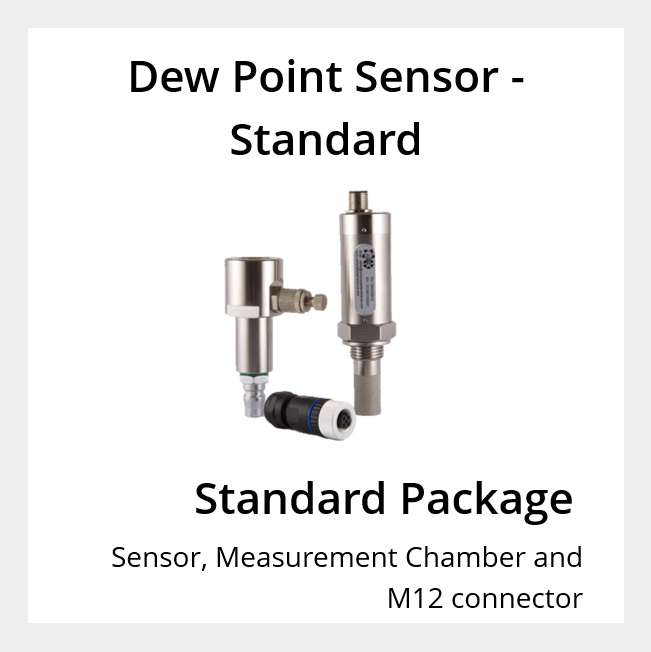

Çiğ Noktası Sensörü Şunlarla Birlikte Gelir:

• Ayarlanabilir susturuculu ve çıkarılabilir Nitto tipi hızlı bağlantıya sahip ölçüm odası
• (Diğer ölçüm odası seçenekleri için bizimle iletişime geçin)
• M12 konnektörü (veri kablosu isteğe bağlı)
• Kalibrasyon sertifikası
• Kullanıcı Kılavuzu
• 12 aylık garanti

Çiğ Noktası Sensörü Seçenekleri

• Entegre basınç sensörü: 0 ila 17 bar (247 psi)
• Entegre ekran
• 5 metre veri kablosu
• Gaz Türleri: Hava, Argon, Karbon Dioksit, Karbon Monoksit, Helyum, Hidrojen, Azot, Oksijen
• Diğer ölçüm odaları veya kablo uzunlukları için bizimle iletişime geçin.

Garanti ve Kalibrasyon

12 aylık garanti

Sensörün %85’in üzerinde bağıl neme maruz kalmadığı sürece her 2 yılda bir kalibrasyon önerilir.

Sensör %85’in üzerinde bağıl neme maruz kalıyorsa yıllık kalibrasyon gereklidir.

Aksesuarlar

Mekanik ve elektriksel bağlantılar gibi aksesuarlar mevcuttur.

Diğer Bilgiler

Parça Numaraları:

• Standart Çiğ Noktası Sensörü (ekransız): DEQ010001, DEQ020001, DEQ110001, DEQ120001
• Ekranlı Çiğ Noktası Sensörü: DEQ011001, DEQ021001, DEQ111001, DEQ121001
