Pitot Tüp Akış Ölçer

Pitot tüp akış ölçerler, ıslak, kirli ve yüksek hızlı basınçlı hava ve gaz sistemleri için mükemmel şekilde uygundur ve bu sistemlerdeki akış, sıcaklık ve basıncı ölçmek için idealdir. Pitot tüp akış ölçerlerin hareketli parçası yoktur, düşük basınç kaybı vardır ve titreşime dayanıklıdır. Entegre basınç ve sıcaklık sensörleri, akışkanın basınç ve sıcaklığının gerçek zamanlı izlenmesini sağlar. Sensör, geniş bir debi aralığında kullanılabilen son derece hassas bir diferansiyel basınç ölçümüne sahiptir ve patentli buğu önleyici teknoloji, sensörün %100 doygun koşullarda kullanılmasını sağlar. Akış ölçer, 1/2″ bilyalı vana üzerinden basınç altında kolayca monte edilebilir.

Yenilikçi çevrimiçi otomatik kalibrasyon teknolojisi, sıcaklık ve basınç değişikliklerini telafi eder, böylece pitot tüp akış ölçer yıllarca stabil ve doğru ölçümler yapabilir.

Uygun Olduğu Alanlar

• Islak ve kirli gazlar
• Yüksek hızlı gazlar (5 ila 300 Nm/s veya 17 ila 984 ft/s)
  • Not: Minimum hız akışı altında, ölçer okuması sıfır olacaktır. Gaz akış hızınız 5 Nm/s’den (17 ft/s) azsa ve gazınız temiz ve kuruysa, Termal Kütle Akış Sensörünü öneririz.
• Kalıcı veya geçici kurulum

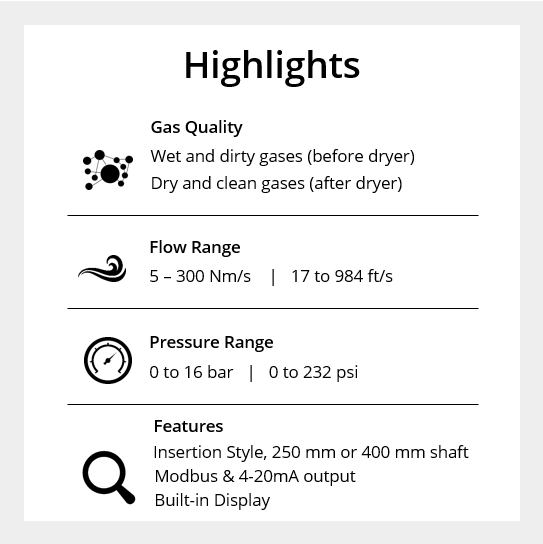

Pitot Tüp Akış Ölçerlerin Özellikleri

• Gömme tip sensör
• Islak ve kirli gazlar için ideal
• 5 – 300 Nm/s (17 ila 984 ft/s) debi aralığı
  • Not: Minimum hız akışı altında, ölçer okuması sıfır olacaktır. Gaz akış hızınız 5 Nm/s’den (17 ft/s) azsa ve gazınız temiz ve kuruysa, Termal Kütle Akış Sensörünü öneririz.
• ±%1.5 okuma doğruluğu, ±%0.3 tam ölçek

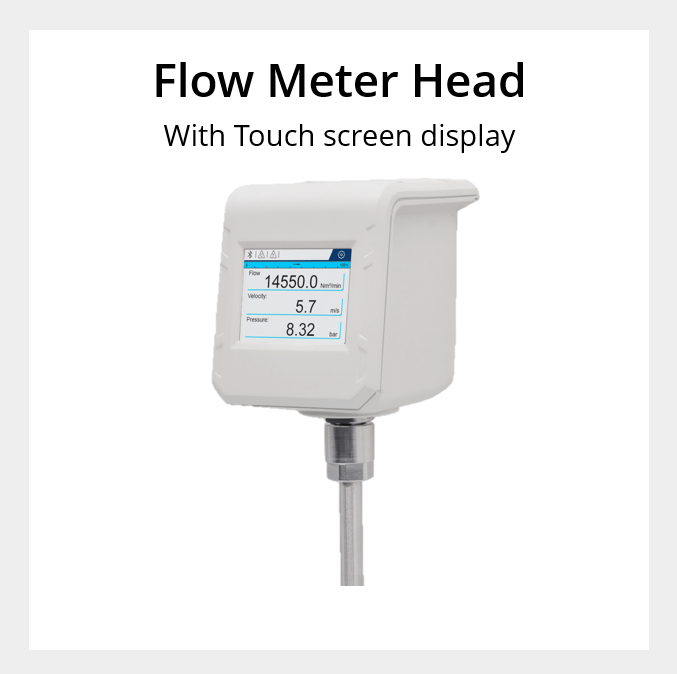

• Dokunmatik panel ve veri kaydedici ile entegre ekran

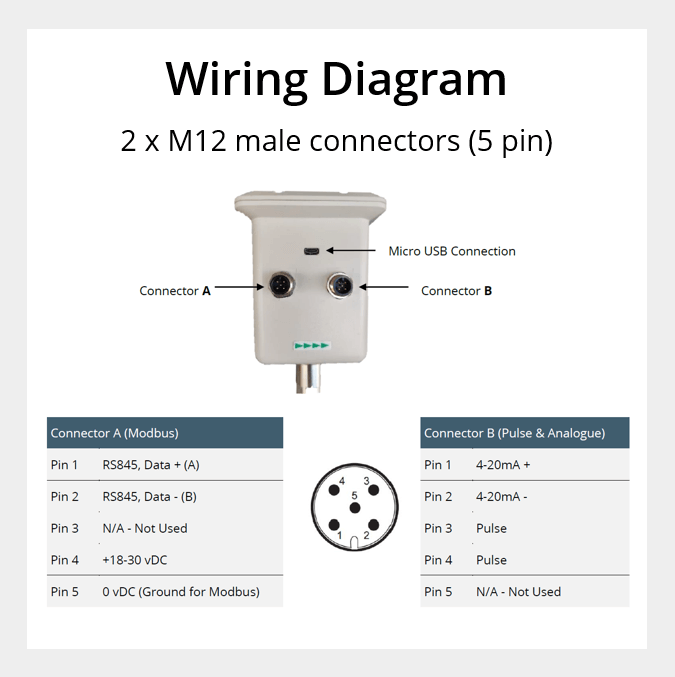

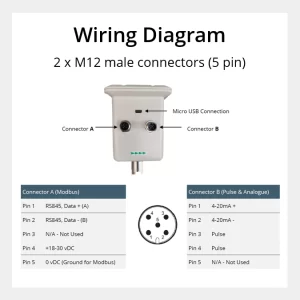

• İki standart çıkış tipi:
  • Dijital – Modbus RTU ve
  • Analog – 4-20 mA + Darbe

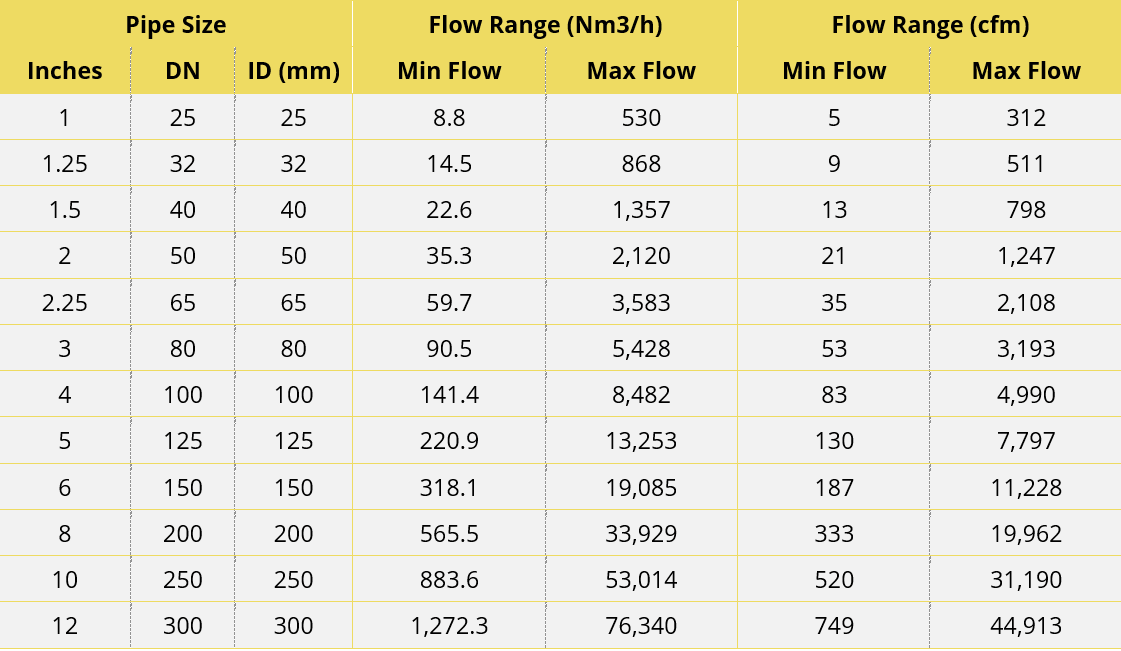

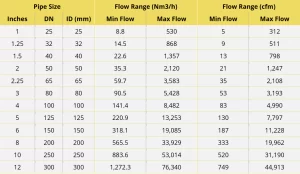

• Minimum hızın (min 5 Nm/s veya 17 ft/s) korunduğu durumlarda DN25-DN600 arası borular için uygundur
• Basınç altında bile 1/2″ valf üzerinden kolayca monte edilip çıkarılabilir
• ISO G1/2″ vida bağlantısı
• Gürültüleri filtrelemek için tam elektriksel izolasyon
• Hareketli parçası yok, düşük basınç kaybı
• Kararlı sinyaller, titreşime dayanıklı
• Son derece hassas diferansiyel basınç sensörü
• Akışkan basıncı ve sıcaklığının gerçek zamanlı izlenmesi için entegre basınç ve sıcaklık sensörleri
• Sıcaklık ve basınç değişikliklerini telafi etmek için yenilikçi çevrimiçi otomatik kalibrasyon fonksiyonu

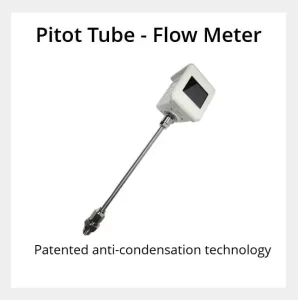

• Patentli buğu önleyici teknoloji
• Partikül kirlenmesine, yağ buharına ve çoğu kimyasala karşı koruma sağlar

Önemli

• Pitot tüpün doğru çalışması için minimum akış hızını 5 Nm/s (17 ft/s) olarak korumanız gerekmektedir. Bu minimum hızın altında, akış ölçer okuması sıfır olacaktır.

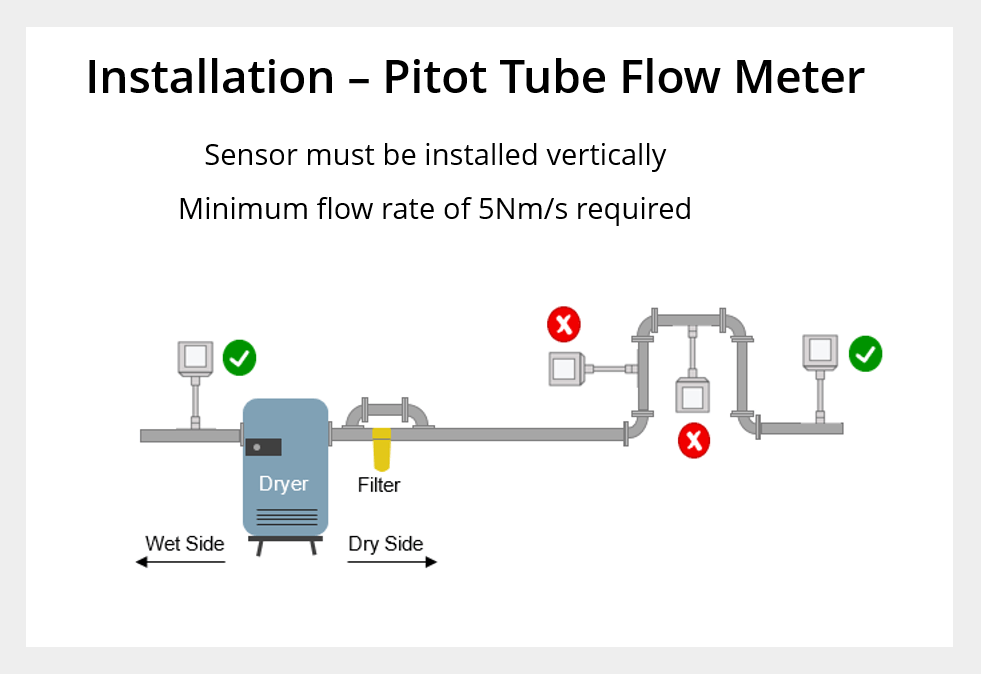

• Akış ölçerler, dirsekler, kenarlar, dikişler, boru çapı değişiklikleri ve diğer engellerden uzakta monte edilmelidir.
• Yanlış kablolama veya montaj, yanlış okumalar, sensör hasarları ve garanti geçersizliğine neden olabilir. Sensörün nasıl monte edileceğinden veya kablolanacağından emin değilseniz, lütfen bizimle iletişime geçin. Tüm montaj ve kablolama talimatları Kullanım Kılavuzunda mevcuttur.

Pitot Tüp Akış Ölçer ile birlikte gelir:

• M12 konnektör (veri kablosu isteğe bağlı)
• Kalibrasyon sertifikası
• Kullanım Kılavuzu
• 12 ay garanti

Pitot Tüp Akış Ölçer Seçenekleri

• İki şaft uzunluğu: 250 mm (9.8″) veya 400 mm (15.7″)
• Çoklu gaz seçenekleri: Hava, Argon, Karbon Dioksit, Helyum, Hidrojen, Doğal Gaz, Azot, Nitroz Oksit ve Oksijen

Garanti ve Kalibrasyon

12 ay garanti

Sensör %85’in üzerinde bağıl neme maruz kalmadığı sürece, her 2 yılda bir kalibrasyon önerilir.

Sensör %85’in üzerinde bağıl neme maruz kalırsa yıllık kalibrasyon gereklidir.

Aksesuarlar

Mekanik ve elektriksel bağlantılar gibi aksesuarlar mevcuttur.

Diğer Bilgiler

Parça Numaraları: FLP100001, FLP200001, FLP110001, FLP210001, FLP110011, FLP210011
